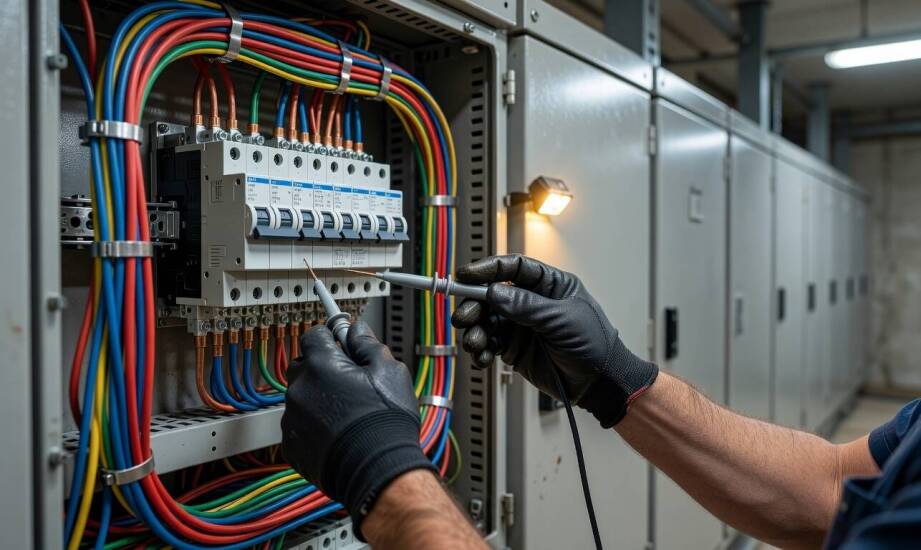

Co dzieje się podczas pomiarów elektrycznych w domu i w zakładzie przemysłowym

Instalacja elektryczna ukryta w ścianach, podłogach i sufitach decyduje o bezpieczeństwie każdego nowoczesnego budynku. Jej stan wpływa bezpośrednio na ryzyko pożaru, porażenia prądem oraz ewentualnej awarii kosztownych urządzeń. Kable i aparatura modułowa na co dzień pozostają niewidoczne, dlatego użytkownicy obiektów komercyjnych czy domów często zapominają o ich istnieniu. Prawidłowo wykonane oprzewodowanie to zaledwie początek bezpiecznej eksploatacji. Z biegiem lat materiały izolacyjne ulegają naturalnemu starzeniu, a styki mogą tracić pierwotny docisk pod wpływem zmieniających się obciążeń. Wraz z pojawieniem się pomp ciepła czy płyt indukcyjnych domowe sieci pracują znacznie intensywniej. Weryfikacja parametrów technicznych jest jedynym wiarygodnym sposobem na ocenę kondycji całego układu.

Oględziny układu i podstawowe czynności pomiarowe

Zgodnie z wytycznymi normy PN-HD 60364-6 każda procedura sprawdzająca musi rozpocząć się od dokładnej oceny wizualnej. Oględziny instalacji elektrycznej poprzedzają wszystkie testy aparaturowe i polegają na weryfikacji stanu osprzętu. Technik szuka widocznych pęknięć mechanicznych, śladów nadpaleń izolacji oraz sprawdza poprawność schematów w samej rozdzielnicy. Dopiero po stwierdzeniu, że układ nie wykazuje rażących usterek, można przejść do testów z użyciem certyfikowanych mierników.

Kolejność procedur diagnostycznych jest ściśle uregulowana. Prace zaczynają się od weryfikacji ciągłości przewodów ochronnych oraz połączeń wyrównawczych głównych i miejscowych. Daje to gwarancję, że w razie ewentualnego przebicia prąd znajdzie bezpieczną drogę odpływu. Następnym krokiem jest badanie rezystancji izolacji kabli. Pomiary wykonuje się zazwyczaj na odłączonym napięciu, sprawdzając opór między poszczególnymi żyłami. Według aktualnych norm rezystancja izolacji musi wynosić przynajmniej 1 MΩ dla obwodów do 500 V.

Kolejne fazy koncentrują się na aparatach ochronnych. Testowanie wyłączników różnicowoprądowych (RCD) służy sprawdzeniu, czy element odetnie zasilanie w ułamku sekundy po wykryciu upływu. Specjalista bada czas i prąd zadziałania, uwzględniając charakterystykę danego zabezpieczenia. Technik realizuje dodatkowo pomiar impedancji pętli zwarcia. Wartość ta decyduje o zdolności standardowych wyłączników nadmiarowoprądowych do natychmiastowego odcięcia obwodu w sytuacji awaryjnej. Ostatnim punktem sekwencji są szerokie próby funkcjonalne całego zestawu.

Rozszerzony zakres kontroli w obiektach przemysłowych

Standardowe badania stosowane w budownictwie jednorodzinnym ulegają rozbudowie w zakładach produkcyjnych i większych przestrzeniach komercyjnych. W budynkach firmowych infrastruktura cechuje się wyższym stopniem skomplikowania, a prądy robocze osiągają znaczne wartości. Obecność wielu napędów i falowników wymusza często analizę jakości energii oraz badanie wyższych harmonicznych. Zakres diagnostyki obejmuje tam skrupulatną kontrolę szaf sterowniczych, głównych stacji transformatorowych oraz analizę termowizyjną styków pod obciążeniem. Badający musi również odnieść zastaną architekturę do zatwierdzonej dokumentacji powykonawczej.

W środowisku przemysłowym występują specyficzne czynniki ryzyka środowicznego. Strefy zagrożone wybuchem (ATEX) czy obszary o dużym zapyleniu wymagają rygorystycznego reżimu testowego. Pomiary obejmują tam dodatkowo parametry uziemień odgromowych, a także ciągłość specjalnych ekranów. Duża gęstość maszyn wymusza również zachowanie krótszych odstępów czasowych między kolejnymi przeglądami.

Każdy cykl badań kończy się wygenerowaniem formalnego protokołu. Diagnosta zestawia zebrane odczyty z granicznymi wymogami technicznymi. Pozytywna ocena potwierdza, że parametry instalacji gwarantują bezpieczne użytkowanie obiektu. Wynik odbiegający od normy stanowi z kolei jasny sygnał do wdrożenia działań naprawczych. Po zlokalizowaniu i wymianie uszkodzonego elementu dany fragment obwodu musi powtórnie przejść pełną procedurę.

Okresowe sprawdzanie infrastruktury prądowej to moment rzetelnej oceny poziomu bezpieczeństwa, a nie wyłącznie wymóg prawny. W firmie Macronic realizujemy tego typu zadania na bieżąco. Nasz zespół elektryków przyjmuje zlecenia na terenie Tarnowa i całego województwa małopolskiego, diagnozując sieci w domach oraz zakładach produkcyjnych. Wykorzystujemy 25-letnią praktykę zawodową, aby sprawnie i bezbłędnie oceniać badane obwody. Systematycznie obserwujemy, że odpowiednio wczesne wykrycie spadku rezystancji chroni przedsiębiorstwa przed przestojami linii, a domowników przed nagłą utratą zasilania.

Zgodnie z zapisami Prawa budowlanego właściciele budynków mieszkalnych muszą zlecać takie kontrole przynajmniej raz na pięć lat. W przestrzeniach roboczych o podwyższonym zagrożeniu pożarowym harmonogram ten bywa zaostrzony. Kompleksowa weryfikacja poparta szczegółowym dokumentem końcowym pozwala utrzymać cały system dystrybucji energii w optymalnym stanie technicznym przez wiele lat.
